防爆電機結構設計有什么特別的嗎？

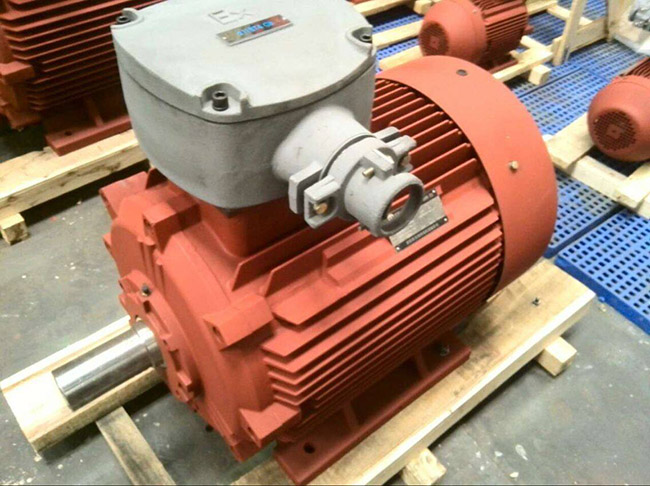

防爆電機作為主要的動力設備，通常用于驅動泵、風機、壓縮機和其他傳動機械。防爆電機是西安泰富西瑪電機的基本類型之一，由于其套管的非密封結構特性，煤礦中的可燃主氣體達到一定的濃度極限。如果它與火花、電弧和外殼內危險的高溫等點火源接觸，可能會發生爆炸；合理的設計應確保電機的防爆外殼不僅沒有損壞或變形，而且如果爆炸性火焰或熱氣通過接合面的間隙噴出，它們不能點燃周?chē)谋ㄐ詺怏w混合物。西瑪電機技術人員結合標準要求和基本機械設計要求，從結構尺寸、推力軸承和冷卻等方面探討了該型電機設計的注意事項。

防爆電機的結構尺寸設計注意事項

連接表面的類型分為平面連接表面、圓柱形連接表面或唇形連接表面，而西安泰富西瑪電機由于其驅動需求也有其獨特的軸連接表面。在設計防爆接合面時，應特別考慮三個因素：接合寬度、間隙和粗糙度。一級殼體結合面寬度小、間隙大，具體數據見GB3836.2中表。將解釋以下四種類型的接合面。

（1） 平面接合面。平面接合面一般應用于集成變頻機中的接線盒蓋與接線盒、接線板和出線孔之間的連接，或變頻外殼與電機外殼之間的連接。大中型防爆電機外殼的平面接合面通常采用銑削和鉆孔工藝進行加工，所需的磨削工藝較少。設計的平面度公差不得超過0.2mm。設計精度要求通常高于標準要求，以允許加工精度稍有不足但仍符合標準。

（2） 圓柱形接合面。圓形銅接合面可用于安裝防爆電機中的電纜連接器和接線端子。如果圓柱形連接表面包含密封凹槽，則無法計算凹槽的寬度，并且無法添加由凹槽分隔的零件的寬度。圓柱形連接表面的經濟可靠的實現方法是旋轉加工，孔加工的精度通常選擇8或7步，軸加工的精度相應提高。μM。注：圓柱形接合面的防爆間隙是指孔與軸之間的直徑。

（3） 接縫表面的密封。在防爆電機的結構設計中，端蓋、軸承端蓋等的安裝通常是結合面的設計。結合面實際上結合了平面結合面和圓柱形結合面的特點。需要注意的是，如果密封筒部分的間隙或?qū)挾冗^(guò)大或過小，或者如果對應的角倒角超過1mm，則被倒角分開，則僅計算平接合面的寬度L和距離L；如果平面接合面之間的距離l太小或與圓柱形接合面分離（倒角或密封槽大于1mm），則僅計算圓柱形接合面的寬度。

（4） 旋轉軸的接合面。旋轉軸的接合面是旋轉電機的固有特征。除了將電機軸與端蓋結合使用外，它還用于一些需要按鈕的防爆電氣設備。軸接合面是一種特殊類型的圓柱形接合面，其不同之處在于旋轉電機軸的防爆面必須設計為在正常操作過程中不會磨損的結構。

防爆電機的耐壓設計注意事項

耐火電機的承壓部件主要由耐火外殼、外殼端蓋、法蘭等組成。設計應注重其強度和兼容性。計算方法根據防爆外殼的結構而不同：圓柱形防爆外殼、方形防爆外殼等。主要方法包括理論計算和有限元分析；理論計算準確地計算了局部電壓情況；但有限元分析可以快速直觀地保持整個結構的應力狀況，優化設計，避免爆炸實驗中由于局部應力集中而導致殼體失效。

防爆電機冷卻系統設計注意事項

一般西安西瑪電機的冷卻方式包括空氣冷卻、液體冷卻、氣液冷卻等。由于煤礦應用環境的特點，大量的煤塵不利于空氣冷卻，因此煤礦設備通常使用液體冷卻。目前，防爆電機水道主要有兩種類型：折疊式和螺旋式，下面對其進行比較和討論。

（1） 圓形結構?；厮ǖ赖募庸し椒ㄓ袃煞N：一種是用數控鉆床直接在厚壁殼體上切割回水通道，然后在外側焊接蓋板。其優點是水道光滑，耐水性小，相鄰水道之間不漏水，有利于提高冷卻效果；缺點是鉆井效率低、編程繁瑣和成本高。另一種方法是在圓筒外圓周上焊接加強板，去除連續的水通道用于折返，然后焊接蓋板；其優點在于生產過程簡單；缺點是質量取決于操作員的操作水平，并且焊縫具有高耐水性并且容易結垢。

（2） 螺旋水道。螺旋水道主要由兩種方式組成：蓋板和套筒連接殼體；由于螺旋“卡扣蓋板”的操作耗時且困難，一般不使用，通常使用干涉臂外殼的方法。根據材料的膨脹系數和實際溫升計算殼體直徑的大小，殼體直徑可以膨脹，并設計更大的干擾，以防止相鄰水道之間的漏水。這種結構的水道具有低的耐水性和良好的冷卻效果；其缺點是：如果水道中的水壓出乎意料地高，可能會導致外殼膨脹和凸起，導致內外殼之間出現間隙，導致外殼無法修復并報廢。因此，通常在進水口處安裝減壓閥，以確保正常運行。

由于高性能西安泰富西瑪電機的軸加熱很強，因此注意軸承的冷卻，并在軸承端蓋上設計了圓形水道。如果同一設備的多個部件有水道，通常會使用平行供水?；蛘?，可以使用將進水口與加密密封環直接連接的方法，以使取水更容易、更方便。

綜上所述，在設計防爆電機時，可以根據實際需要計算和選擇西瑪電機外殼的尺寸和結構形狀。建議設計精度高于適用的行業標準，以避免因加工誤差而造成不必要的損失。在設計防爆電機時，必須充分考慮各個方面，采用符合防爆標準和法規的科學計算和比較方法，才能設計出更好的產品。
